Das optische Visier des Sturmgewehrs G36 hat unten aufgezeigtes Strichbild.

1. Welche Vergrößerung hat das Zielfernrohr?

Das Zielfernrohr G36 hat eine 3-fach-Vergrößerung.

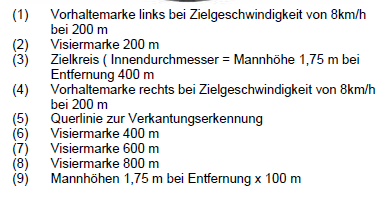

2. Das Strichbild zeigt Visiermarken, Vorhaltemarken und Markierungen. Für welche Tätigkeiten benutzt man Nr. 1 bis 9?

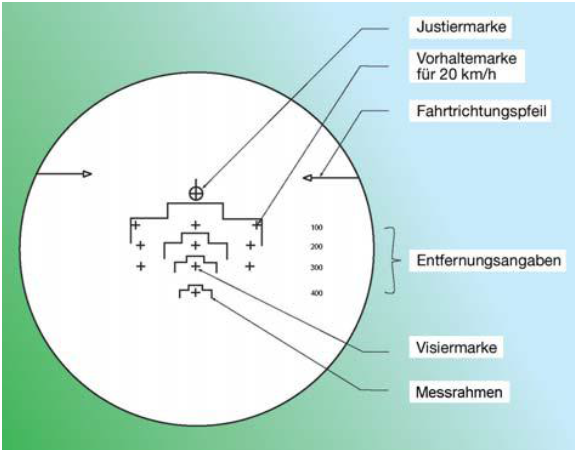

3. Die Panzerfaust 3 zeigt folgendes Strichbild. Erkläre die einzelnen Funktionen des Strichbildes!

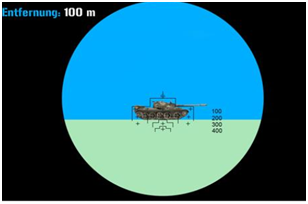

4. Wie ziele ich mit dem Zielfernrohr auf stehende und bewegliche Ziele?

Beispiel stehendes Ziel Entfernung 100m

6. Bei Benutzung des MG3 in Verbindung mit der Feldlafette wird das Zielfernohr der Lafette benutzt.

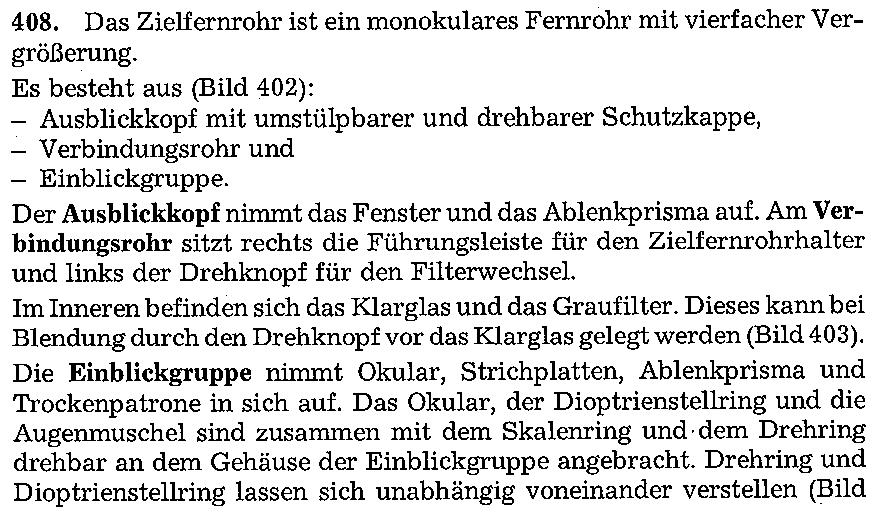

a) Erkläre die mechanischen Einstellmöglichkeiten der Optik!

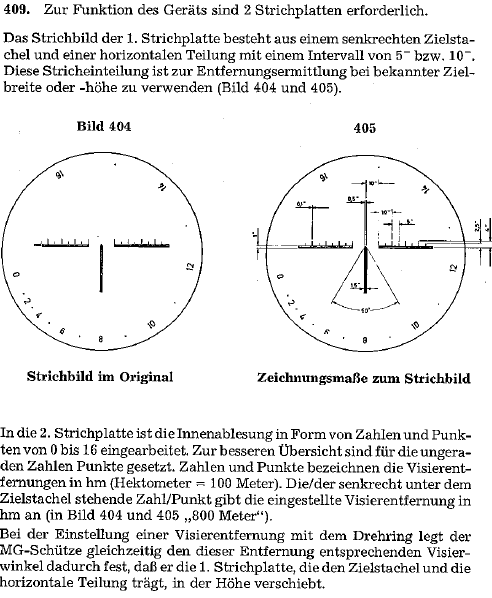

b) Erkläre die Strichplatte der Optik und wie man die richtige Entfernung einstellt!

zu a und b
